鋁鉻靶材形狀：平面靶、異型定制

鋁鉻靶材純度：3N，3N5，4N

鋁鉻靶材尺寸：按圖紙加工或其他者定制

我們還可以提供鋁鉻合金塊、鋁鉻合金板、鋁鉻合金棒等

鋁鉻合金靶材制備工藝

將鋁鉻合金粉末裝入包套內部成型槽中壓實，并進行冷等靜壓處理。冷等靜壓處理的壓力為100mpa～180mpa，冷成型的保壓時間為15min～20min。通過冷等靜壓方式形成鋁鉻冷壓坯料；

將做好鋁鉻合金靶材坯料進行第一次脫氣處理，處理的溫度為300℃～400℃，脫氣時間為10h～20h。第一次脫氣處理時的真空度控制在10-2pa～10-4pa范圍內。然后進行第一次熱等靜壓處理，處理的溫度為300℃～400℃；處理的壓力為150mpa～300mpa；處理的時間為12h～24h；第一次熱等靜壓處理完成后，進行冷卻、卸壓；

接下來續進行第二次脫氣處理，第二次脫氣處理的溫度為400℃～600℃，脫氣時間為15h～30h；第二次脫氣處理時的真空度控制在10-2pa～10-4pa范圍內。將第二次脫氣處理后的鋁鉻合金坯料裝入包套，進行第二次熱等靜壓處理。第二次熱等靜壓處理的保溫溫度為1000℃～1200℃；保溫時間為3h～6h，保壓壓力為300mpa～450mpa。

后將第二次熱等靜壓處理的鋁鉻合金坯料取出包套，進行機加工和清洗處理，并進行真空熱處理，得到所需要的鋁鉻合金靶材成品。

該方法制備的鋁鉻靶材，致密性高、晶粒均勻性較好。

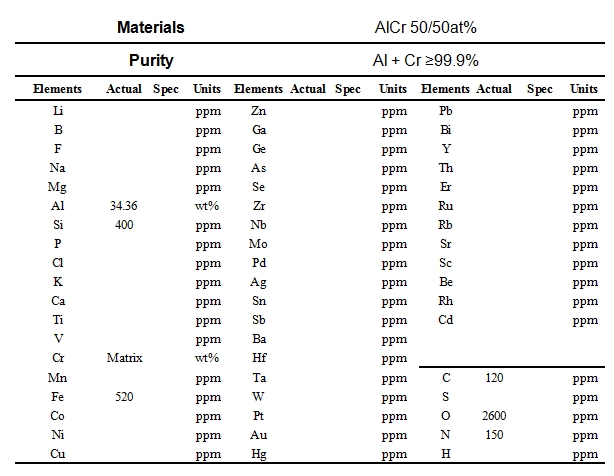

上圖是鋁鉻合金靶材的材質單
